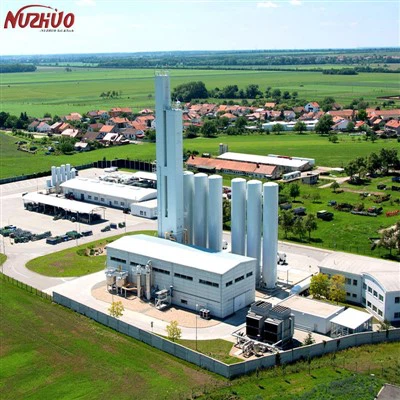

Умова проектування
2,1 атмосферний стан
(1) атмосферний тиск 100 кПа (а)
(2) Температура атмосфери 32 градусів
(3) Відносна вологість 80 %
Інші умови дотримуються правил JB/T 8542-1997 "Стандартні установки для поділу повітря" Малий розмір ".
2.2 Стан охолодження води
(1) Температура на вході 30 градусів
(2) тиск 0,3 МПа (g)
3.0 Технічні характеристики продукту
Рідкий кисень 150 нм3/год
Чистота 99,6 %02
Тиск 0,04 МПа (g)
4.0 Виконання рослин
(1) Час запуску 16 год
(2) Великий період потепління 1 рік
5,0 встановлена ємність та вартість охолодження води
5.1 Встановлена ємність
(1) повітряний компресор 350 кВт
(2) Підрозділ перед охолодженням 17,5 кВт
(3) очищувач електричної печі 60 кВт
(4) Система управління метром 2 кВт
Всього: 429 кВт
5.2 вартість охолодження води
Повітряний компресор 50 т/год
Попередній блок 20 т/год
Всього: 70 т/год
6,0 Обсяг постачання
6.1oil безкоштовно поршневий повітряний компресор 1 набір
Введіть DW -55/10
Кількість 1 Набір
Швидкість потоку 2900 нм3/год
Тиск на виході 1,0 МПа (g)
Температура виходу менше або дорівнює 40 градусів
Джерело живлення 6000 В
Постачальник: Вінек
6.2 Блок попереднього охолодження 1 блок
Введіть UF -2900/1.0
Процесна потужність повітря 2900 нм3/год
Дизайн -тиск 1,0 МПа (g)
Температура на вході на вхід 40 градусів
Температура виходу повітря 12 градусів
Виробник Вінек
6.3 очищувач 1 одиниця
Введіть HXK -2900/1.0
Процесна потужність повітря 2900 нм3/год
Повітря з очищення
Co 2 1 ppm
Період адсорбінгу 4 год
Посібник перемикайте шлях
Постачальник Вінек
6.4 Випряжка стовпця 1 одиниця
Введіть fo -150 y
В основному, включаючи: Верхній стовпчик 1Set; Нижній стовпчик 1Set; Основний теплообмінник 1Set; Sub-Cooler 1 набір; випарник-конденсатор 1Set; клапан, трубопровід 1 УНІТ; Холодна коробка 1 ветс; машина для розширення Маленька холодна коробка 1 вшанування .
Постачальник Вінек
6.5 Розширювач 2Set
Тиск перед розширенням 0,95 МПа (g)
Тиск після розширення 0,13 МПа (g)
Ємність розширення 1400 нм3/год
Температура до розширення 150 К
Адіабатична ефективність 80%
Постачальник Вінек
6.6 Система інструменту та електротемнного управління 1 Набір
Напруга: 6000 В/380V/220V
Частота: 50 Гц
(1) Прилад та електричний контроль для повітряного компресора
(2) Електрична панель для системи попереднього охолодження повітря
(3) Інструмент та електричний контроль для очисної системи
(4) Панель приладів для стовпця випрямлення
(5) Контроль приладів для турбо-розширення
7,0 Стандартний та критерій
Повітряна установка
Jb/t 8542-1997 завод для поділу повітря малих розмірів
Група суден
99 Правила контролю за тиском Судна для видання
Gb 150-1998 Судна сталевого тиску
JB/T 4734-2002 Алюмінієве зварювання
Теплообмінник
Jb/t 7261-94 Алюмінієвий пластинчастий теплообмінний технологічний стан
Машина розширення турбіни
JB/T 4334-92 Статичний тиск повітряного підшипника Турбіни Технологічний стан машини
